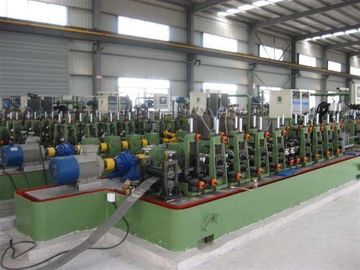

Línea soldada con autógena tira de acero galvanizada del molino de tubo

1.Description del producto
1,1 resumen:
Este equipo se utiliza especialmente para producingΦ19-Φ50.8mm, el tubo soldado con autógena recto de alta frecuencia de δ1.0-2.65mm y el tubo cuadrado correspondiente y el tubo especial-formado (δ≤2.5mm). La composición del equipo es de uncoiler a la sierra del corte de la longitud fija. La velocidad del balanceo se puede ajustar correspondientemente dentro de la gama conveniente de grueso del diámetro y de pared del tubo.
1,2 material aplicable:

(1) tira de acero caliente o en frío

(2) material: Acero con poco carbono, acero poco aleado, tira de acero galvanizada

(3) el grueso de la tira de acero: 1.0-2.65m m

(4) la anchura de la tira de acero: 60-160m m

(5) identificación de la bobina de acero: Φ450-Φ550mm

(6) O.D. de la bobina de acero: Φ800-Φ1200mm

(7) bobina del peso máximo: 2000kgs
1,3 gama de la dimensión de procesar la tubería de acero:

(1) O.D.: Φ19-Φ50.8mm

grueso de pared (de 2): 1.0-2.65m m (tubo cuadrado y pipeδ≤2.5mm especial-formado)

(3) longitudes: los 4-8M
1,4 flujo de proceso del producto (tubería de acero):
 → de desenrollamiento del → de la materia prima (bobina de acero) que esquila y material del → de la extremo-soldadura que acumula el no-poder del → que nivela el → de alta frecuencia de →mill-formación de la soldadura del → que quita las rebabas fuera del → de enfriamiento del apresto del → del → de la costura de la soldadura que endereza áspero la tabla del agotamiento del → del corte de la longitud fija del →
1,5 velocidad que muele: 20-80M/min
1,6 poder de alta frecuencia de las eléctricas: 200 kilovatios (de estado sólido)
1,7 los accesorios necesarios del usuario aconsejado (solamente para la referencia):

(1) sitio del equipo mecánico: × los 4.5M (anchura de los 40M del × de la longitud)

(2) sitio del equipo eléctrico: los 6M ×3M (×width de la longitud)

base de la fundación de la unidad de máquina (de 3) (véase el dibujo bajo del proveedor)

(4) dos sistemas de la grúa de arriba de 5 toneladas

fuente de alimentación (de 5):

a. Motor del equipo: 132KW+7.5KW+15KW+15KW =169.5KW

b. Eléctrico de alta frecuencia: 200 kilovatios (de estado sólido)

(6) hojas de sierra (disco) para seguir la sierra, la especificación según el libro de instrucciones y la cantidad según necesidad del cliente.

(7) barra magnética (base de Impeder) para el tubo de soldadura, compra según el tubo que hace tamaño.

(8) un sistema de Φ2”, bombas de alta presión de los 32M para el enfriamiento de máquina de la tubo-soldadura.

(9) un sistema de la piscina de agua de enfriamiento para la máquina de la tubo-soldadura, el volumen 30 M³ con el tubo de agua, metro de la presión de agua y válvula. (Decida el tamaño y la cantidad cuando instalación en sitio, compra del mercado)

circuito eléctrico de la unidad de máquina (de 10). Antes de montar, el circuito debe alcanzar el gabinete eléctrico de sitio de alta frecuencia. Conexión eléctrica para el sitio de alta frecuencia a la estación total de la tabla y del botón de control. (Decida el tamaño y la cantidad cuando instalación en sitio, la compra del mercado)

(11) sitio de alta frecuencia para la unidad de máquina. Adopción de la tierra o del ático según la disposición del cliente.

(12) un sistema del compresor de aire. (Compra del mercado)

(13) el equipo de elevación y fabricación para instalar la máquina, peso máximo de una porción es 5 toneladas.
2.Introduction de componentes principales:
2,1 Uncoiler:

Tipo de la estructura: manual del Doble-lado 180ºrotary que se amplía firmemente, que aseguran la bobina de acero que alimenta alternativamente y hacen la tira de acero que va en el acumulador libremente.

Gama aplicable:

Anchura de acero de la tira: 60-160m m

Grueso: 1.0-2.65m m

Bobina de acero O.D.: Φ800-Φ1200mm

Identificación de acero de la bobina. : Φ450-Φ550mm

Peso de acero de la bobina: Max.2000kgs

Máquina del corte y de la extremo-soldadura de 2,2, que aseguran el acero doble ordenado y después soldando con autógena y nivelando la costura de la soldadura
2,3 acumulador:

(1) estructura: Jaula-tipo parte placa-soldada con autógena con la alimentación y el sistema de envío automáticos.

(2) ajustando método: Ajuste manual del espiral.

(3) acumulando el volumen: el 150-300M.

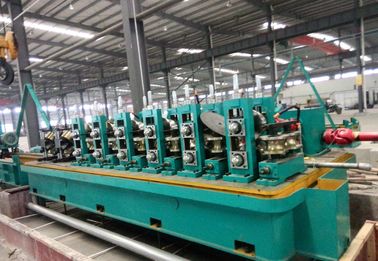

2,4 unidad formando, de la soldadura y de la clasificación:

(1) alimentación que nivela el dispositivo:

a. Tipo: 9 rollos se nivelan pasivo para nivelar el acero de la tira para hacer que las tiras de acero van en la formación del dispositivo.

b. Rollo rector: Un par

(2) formando el dispositivo:

Principalmente áspero molino-formación costura de la soldadura de acero de la tira y el controlar.

a. Soporte horizontal del rollo:

Cantidad: 7

Estructura: El acero de molde, vivienda doble, cambiando rueda en el lado

Diámetro del eje del rollo horizontal: Φ60m m, material: 42CrMo
    b. soporte vertical del rollo: (grupo vertical incluyendo del rollo)

Cantidad: 7

Tipo: Rotación pasiva

Diámetro del eje del rollo vertical: Φ35m m, material: acero 45#

c. Caja del engranaje impulsor

Cantidad: 7

Estructura: Engranaje cónico espiral, engranaje cilíndrico

Material: el encajonar: QT50, engranaje: eje de 20CrMnTi y de 40Cr, de entrada y de salida: 40Cr

Transmisión de la impulsión: 14 sistemas del eje de transmisión del universal del auto 212 del jeep

d. Un sistema de la cama para la instalación
(3) aparato que raspa de extrudado y de soldadura rector:

a.  Un sistema del soporte del rollo de la guía para la dirección que controla de la costura del tubo para asegurar la costura del tubo plano y recto entrando en los rodillos de extrudado.

b.  Un sistema del soporte de extrudado del rollo para que costura de la soldadura que controla realice la soldadura acertada.

c.  Dos sistemas del bastidor del raspador para raspar la costura exterior de la soldadura

d. cama de la instalación junto con la formación de la máquina

(4) un sistema del dispositivo de la refrigeración por agua.

dispositivo del apresto (de 5): Principalmente tubo que forma fino después de soldar con autógena y de controlar exactitud del tamaño. Cada 6 sistemas del soporte horizontal del rollo, del soporte vertical y de la caja de cambios de la impulsión, 12 sistemas del rollo del eje universal. (estructure lo mismo que formando el dispositivo)

(6) áspero enderezando el marco de la máquina:

a. Tipo: El tipo principal del turco, 4 rollos dos lados

b. Una cama de la instalación junto con la clasificación de la máquina principal.

 (7) sistema de conducción: La unidad principal está conectada con la tubería reduce por el motor importante y transmite poder a las ramas de la caja de cambios, después la impulsión de las ramas de la caja de cambios superior y abajo los ejes en marco horizontal del rollo.

a. Motor principal:  Z4 serie, sistema de DC 132KW uno

b. Reductor principal: Serie de ZLY (extremos del cuatro-eje del exterior) un sistema

2,5 sierra de seguimiento controlada por ordenador del corte:

1. Método del corte: Seguimiento controlado por ordenador y corte automático
2. Grueso del corte: δ1.0-2.65mm

  (3) cortar O.D.: Φ19-Φ50.8mm

(4) longitud de corte: los 4-8M

  (5) cortar tolerancia: ±3mm

(6) cortar el motor: Grado-Ii de la CA 15KW

(7) motor impulsor: DC 15KW

 2,6 transportador acabado del tubo:  (Tabla del agotamiento)

Estructura soldada con autógena del marco equipada del sistema de señal del apresto

 2.7High-frequency eléctrico: 200KW (de estado sólido)
Fuente de alimentación aplicable 380V/220V 50HZ
