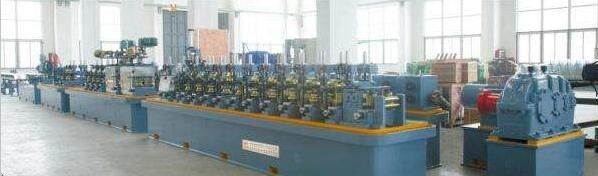

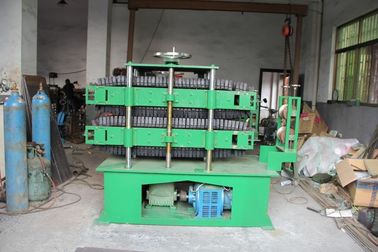

Descripción del producto

Resumen:

Este equipo se utiliza especialmente para producingΦ48-Φ114mm, tubo soldado con autógena costura recta del acero inoxidable de δ1.0-3.0mm (cuadrado y el rectángulo pipe≤2.5mm). Hizo por los materiales refinados en la alta precisión y equipado del corte de la longitud fija vio. Los includs principales formación, soldadura, apresto y enderezar de la máquina el dispositivo. La composición del equipo es de uncoiler a la sierra fija del longitud-corte. La velocidad del balanceo se puede ajustar correspondientemente dentro de la gama conveniente de grueso del diámetro y de pared del tubo.

1.  Material aplicable:
2. Material: Tira del acero inoxidable SUS302.
3. El grueso de la tira de acero: 1.0-3.0m m (según GB708-88)
4. La anchura de la tira de acero: 150-360m m (±0.2mm)
5. I.D. de la bobina de acero: Φ450-Φ550mm
6. O.D. de la bobina de acero: Φ800-Φ1200mm
7. Bobina del peso máximo: 3000kgs
8. Gama de la dimensión de procesar la tubería de acero:
9. O.D.: Φ48-Φ114mm
10. Grueso de pared: 1.0-3.0m m (cuadrado y rectángulo pipe≤2.5mm)
11. Longitud: los 4-8m
12. Flujo de proceso del producto (tubería de acero):

Corte □uncoiling primo del □ de la materia (bobina de acero) y soldadura del leveling□mill-forming□TIG del welding□non-poder del final y rebabas welding□Polishing del plasma fuera del □ de enfriamiento del apresto del □ del □ de la costura de la soldadura que endereza áspero la tabla acabada □ del agotamiento del □ del tubo del corte de la longitud fija del □

1,5 velocidad que muele: 0-8m/min

precisión 1.6Product: tolerancia máxima de diameter±0.15mm

los accesorios necesarios del usuario 1.7Advised (solamente para la referencia):

1. Sitio del equipo mecánico: los 50m×4m (anchura del × de la longitud)
2. Corriente eléctrica total: 85KW
3. Un sistema del compresor de aire (preparado por el cliente, la compra del mercado)
4. Herramienta de la soldadura: barra del tungsteno, filamento del tungsteno, rueda de pulido.

(5) el equipo de elevación y fabricación para instalar la máquina, peso máximo de una porción es 10 toneladas.

(6) poder y suministro de aire. (380V/50HZ)

Introducción de componentes principales:

Uncoiler:

Tipo de la estructura: extensión hidráulica del Doble-lado 180ºrotary firmemente, que aseguran la bobina de acero que alimenta alternativamente y hacen la tira de acero que va en el acumulador libremente.

Gama aplicable: anchura de acero de la tira de 150-360m m, grueso de 1.0-3.0m m,

Bobina de acero O.D., identificación de acero de Φ800-Φ1200mm de la bobina de Φ450-Φ550mm., peso de acero de la bobina de Max.3000kgs.

1. Máquina del corte y de la extremo-soldadura, que aseguran la bobina de acero doble que esquila ordenado y después que aúna y que nivela la costura de la soldadura.
2. Tabla de formación, de soldadura y unidad de clasificación:

Alimentando y nivelando el dispositivo:

Forma: Arriba y abajo de cinco rollos se nivelan pasivo para enderezar el acero de la tira antes de que se alimente en la formación de la unidad.

Formación del dispositivo:

Principalmente áspero molino-formación costura de la soldadura de acero de la tira y el controlar.

a. Soporte horizontal del rollo:

Cantidad: 8

Estructura: 45#Cast el acero, vivienda doble, cambiando rueda en el lado

Diámetro del eje del rollo horizontal: Φ70mm, material: 42CrMo

b. Soporte vertical del rollo:

Cantidad: 9

Tipo: Rotación pasiva

Diámetro del eje del rollo vertical: Φ40mm, material: forja de acero 45#

c. Ajuste de método: Ajuste manual del solo polo espiral

d. Un sistema de la cama para la instalación

(3) aparato que raspa de extrudado y de soldadura rector:

a.  Un sistema del soporte del rollo de la guía para la dirección que controla de la costura del tubo para asegurar la costura del tubo plano y recto entrando en los rodillos de extrudado.

b.  Tres sistemas del soporte de extrudado del rollo para que costura de la soldadura que controla realice la soldadura acertada.

c. Tres sistemas del bastidor del raspador para raspar la costura exterior de la soldadura

(4) dispositivo de clasificación: Principalmente tubo que forma fino después de soldar con autógena y de controlar exactitud del tamaño. Cada 5 sistemas de soporte horizontal del rollo, de soporte vertical del rollo, de tres sistemas de la rama de la caja de cambios (conexión doble), y de 10 sistemas del eje universal. (Estructure lo mismo que formando el dispositivo)

(5) áspero enderezar el marco de la máquina:

a. Uso: Se utiliza principalmente para áspero enderezarse del tubo acabado.

b. forma: Sistemas principales del tipo dos del turco

c. Una cama de la instalación junto con la máquina del apresto.

(6) sistema de conducción principal: La unidad principal es conectada con el reductor principal por el motor principal y transmite poder a las ramas de la caja de cambios, después la impulsión de las ramas de la caja de cambios superior y abajo los ejes en marco horizontal del rollo.

a. motor del amo: Z4 serie, sistema de DC75KW uno

b. PC universales del eje de transmisión 26

2,5 sierra de seguimiento neumática del corte:

(1) cortar método: Seguimiento neumático y corte automático

(2) cortar grueso: δ1.0-3.0mm

(3) cortar O.D.: Φ48-Φ114mm

(4) longitud de corte: los 4-8m

(5) cortar el motor: 15KW

(6) cortar tolerancia: ≤10mm

2. soldador del AR-arco 600A (sistema de la soldadura de TIG) un sistema

2. tubo 7Finished que pasa el estante: Estructura soldada con autógena del marco equipada del sistema de señal del apresto

3. Equipos principales y precio:

1) Uncoiler (extensión hidráulica del doble-lado)

2) Máquina del esquileo

3) Máquina principal (formando, soldando con autógena, motor impulsor puliendo, clasificando, principal)

4) Sierra de seguimiento neumática del corte

5) Tabla del agotamiento

6) Sistema que controla eléctrico (75HP-100HP)

7) Ponga el estante de la ayuda para la soldadora LIBRE

8) Todos los transportes eligen la marca de NSK LIBRE

9)Los soportes horizontales eligen el gusano y el gastado-tornillo que ajustan LIBREMENTE

Nota:

(1) Rolls para el tubo soldado con autógena será pedido además según el tipo y la especificación proporcionados por el cliente.

Material: Cr12Mov

(2) al firmar el contrato de venta, discutiremos el costo siguiente: Necesite a dos personas, el comprador debe cargar de visa, el boleto de vuelta, comida y alojamiento y USD60/person/day para el sueldo.

(3) la fecha de la entrega: 115 días más tarde después de recibir el 30% de valor total.

(4) los términos del pago: el 30% deben ser pagado después de firmar S/C, y del 70% restante antes de entrega.
