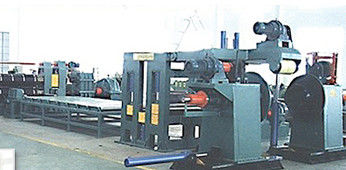

Grueso de acero de laminado en caliente 1.2m m -5.0mm de la máquina que raja de la bobina del carbono común hidráulico

Grueso de acero de laminado en caliente 1.2m m -5.0mm de la máquina que raja de la bobina del carbono común hidráulico

1. Uso principal

Se utiliza para rajar la bobina de acero a la anchura clasificada. Podría cortar diferentes tipos de bobinas del metal con diversas cuchillas y preparar el billete para el proceso siguiente (tal como balanceo, tubo de la soldadura, doblez frío y perforación).

2. Proceso técnico (dibujo de proceso incluyendo)

         Materia que prepara — rellene el estante pellizcar-delantero del lazo del desenrollar-drenaje de la cargamento-materia (hoyo del lazo) — la línea plataforma-que raja plataforma rectora de la materia principal de la máquina-transición (hoyo del balanceo de la transición del alambre del borde) — afile la tablilla del lazo del mecanismo de botes giratorios-detrás del alambre (hoyo del lazo) — pre-sub/que presiona la tensión de los materiales que humedece el embalaje de la dispositivo-pellizcar-mecanismo de botes giratorios-descargar-producción.

3. Letra técnica de la confirmación del parámetro del equipo

Especificación (materia prima):

1. Materiales aplicables: Bobina de acero de laminado en caliente del carbono común (tal como Q195, Q215, Q235)
2. Calidad: nacional/importó la bobina de acero de los productos certificados (el estándar de la reunión JIS)
3. Resistencia a la tensión: δb≤500Mpa, fuerza de producción: δs≤250Mpa
4. Grueso: 1.2mm-5.0m m
5. Anchura: 800mm-1500m m
6. Interno-diámetro: φ500mm – φ760mm
7. Hacia fuera-diámetro: ≤φ2000mm
8. Peso: ≤25T

• Especificaciones de productos:
• en-diámetro: φ610mm
• hacia fuera-diámetro: ≤φ2000mm
• peso en espiral del producto: ≤25T
• rajar capacidad: 15 líneas (grueso 1.2mm-2.0m m)

                         12 líneas (grueso 2.01mm-3.0m m)

8 líneas (grueso 3.01mm-4.0m m)

6 líneas (grueso 4.01mm-5.0m m)

La producción más estrecha:  60m m (grueso 1.2mm-5.0m m

Una anchura lateral de la astilla: ≥3.0mm (grueso 1.2mm-3.0m m)

≥thickness de la placa (thickness≥3.0mm)

Dos lados deben tener 2 astillas

1.  Otros parámetros:
2. 1, rajando velocidad: about0-60m/min (regulación stepless de la velocidad)
3. 2, rajando el tipo: el rajar activo con el corte extensible
4. 3, poder: 380V/50Hz/3ph (podría ser determinado por el comprador)
5. 4. Config.: el panel eléctrico 1set
6.            Sistema principal del panel de control 1
7.            Sistemas auxiliares del panel de control 2
8.  5, dirección de la producción: por el cliente (cara a trabajar a máquina)
9. izquierdo-en y derecho-hacia fuera derecho-en e ido hacia fuera
10. 6, área de la planta: metros de cerca de 25 metros ×8
11. 7, operador: operador experto principal 1-2persons, ayudante 2-3persons
12.    Nota: El número específico de operadores depende de la situación real del cliente
13.     8, color: verde Cóncavo-convexo de la ftalcocianina
14.     Observaciones: todos los parámetros antedichos son datos primarios solamente para la referencia. Si el comprador tiene cualquier otro requisito, éntrenos en contacto con por favor para hacer la mejor oferta.

4. Configuración de equipo

, Composición del equipo:

1. Materia que apila el estante (cada uno para el lado izquierdo y derecho) 1 sistema
2. Carretilla hidráulica 1set del cargamento
3. extensión hidráulica de la forma cónica/uncoiler material 1set de la ejecución de la contracción
4. Presión hydráulica automática que conduce la máquina de alimentación 1set
5. terminal principal y terminal 1set del traspaleo
6. máquina 1set de la corrección de la inicial del pellizco de la tracción
7. cabeza de acero de la tira/máquina de corte 1set de la cola
8. estante delantero de la plataforma del looper (hoyo) del looper 1set
9. dispositivo de dirección y de corrección de centro 1set
10. rajar el ordenador central 1set
11. estante material transitivo 1set de la guía
12. prensa de batir 2sets de la astilla
13. estante trasero de la plataforma del looper (hoyo) del looper 1set
14. Pre-sub/presionando la tensión de los materiales que humedece el dispositivo 1set
15. Dispositivo de presión que raja hidráulico 1set
16. ordenador central del balanceo 1set
17. ayuda rodante 1set
18. Carretilla de descarga hidráulica 1set
19. Sistema neumático hidráulico 1set
20. Sistema que controla ecléctico 1set

Otros parámetros:

Motor impulsor de los componentes principales:

Carretilla 2.2KW 1set del cargamento

Uncoiler 4KW 1set

Máquina 22KW 1set de la corrección de la inicial del pellizco de la tracción

Rajar el ordenador central 90KW 1set

Eje horizontal superior que presiona el motor 2.2KW 1set

Prensa de batir de la astilla (una para cada lado) 15KW 2sets

Ordenador central del balanceo 200KW 1set

Descarga de la carretilla 2.2KW 1set

Estación hidráulica 11KW 1set

capacidad de la cargadora: sobre 380KW

Materia que apila el estante

1. Se utiliza para apilar la materia para leed y para transportar la materia.

2. es soldado con autógena por la placa de acero con forma de V

3.Max que lleva el peso: 25T

Alcance de la materia: anchura 900mm-1500m m

Carretilla del cargamento de la presión hydráulica:

1. Función: Trabajando como se preparan, transite y cuelgue los materiales. Elevación y movimiento horizontal, que es muy conveniente llevar el mecanismo de botes giratorios de acero al mecanismo de botes giratorios plegable del tambor, usando el cilindro hidráulico a la elevación, usando el reductor cicloide al movimiento horizontal;
2. estructura: soldado con autógena por la placa de acero y el acero del perfil
3. Carga del peso máximo: 25ton
4. Motor que camina: BWED32-121-2.2KW (WUXI)

1. Extensión hidráulica de la forma cónica/uncoiler material de la ejecución de la contracción:

1. función: Adopta las maneras de la forma cónica 2 que fijan la estructura con la estructura dampling mecánica para controlar el desenrollamiento de la tensión, alimentando los materiales constantemente como la velocidad de la máquina sliting.
2. estructura: Hecho cerca desenrolle el tambor del estante y del rollo. desenrolle el estante es soldado con autógena por la placa de acero y el acero del perfil; Ruede el tambor hecho por el tablero de centro del eje y del sector.
3. Carga del peso máximo: 25ton
4. Agujero interno de la bobina adaptante de la hinchazón: φ500mm-φ760mm

Presión hydráulica automática que conduce la máquina de alimentación,

terminal principal y terminal del traspaleo:

1. función: con los materiales automáticamente de alimentación y el trabajo por el terminal de traspaleo hidráulico, mueva el terminal principal con seguridad, después envíelo en máquina de la corrección de la inicial del pellizco de la tracción.
2. poder: BWED53-253-4KW (WUXI)

estructura: Soldadura por la placa de acero y el acero del perfil.
