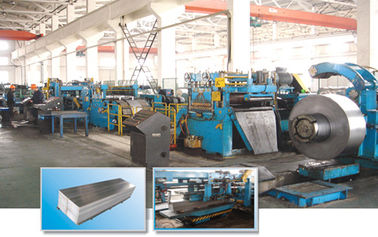

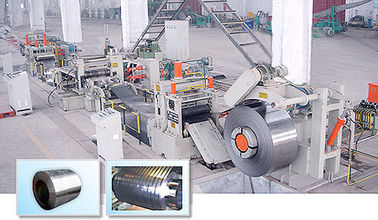

Q3105 / Planta del molino de tubo del rollo de aluminio Q5052 que raja y que aplana la línea

Q3105 / Planta del molino de tubo del rollo de aluminio Q5052 que raja y que aplana la línea

especificaciones: (materias primas)

1. materiales aplicables: Rollo de aluminio (tal como Q3105, Q5052, QH114, H16, etc.)
2. calidad: rollo de aluminio nacional/importado de los productos certificados (estándar del partido JIS)
3. resistencia a la tensión: δb≤300Mpa, producción strengthδs≤180Mpa
4. grueso: 0.5mm-2.2m m
5. anchura: 500mm-2000m m
6. diámetro interno: φ420, φ508mm, φ610mm
7. hacia fuera-diámetro: ≤φ2100mm
8. peso: ≤14t

especificaciones de productos:

dispositivo de centro:

Estructura: consiste en el estante de la guía, tipo railwayφ56 del beenline, hola rodillo de guía plateado cromo de la precisión, el perno de cobre, la barra de regulación (40cr, para regular), asiento de desplazamiento, la barra de guía plateada cromo de la alta precisión (40cr, para regular) y rueda de mano (cobre).

Dispositivo de la codificación y del apresto:

a, consiste en el estante, cifrando la estructura de regla acuciante neumática (diámetro de cylinderφ100mm), el rodillo de la codificación de la alta precisión (diámetro φ120mm, el material 40Cr, y cubierto por el poliuretano) y al codificador (Japón Omron)

b. El rodillo gira y el PLC calcula la medida para hacer juego el requisito (la medida del apresto puede ser regulada)

máquina de corte:

Función: Controles del PlC para esquilar la placa de acero.

Tipo de corte: oscilación hidráulico que comparte.

Estructura: consiste en el palte de la pared, asiento superior y más bajo de la cuchilla, cuchilla, regulador del hueco, estructura de la misma fase y conductor hydraculic.

añada el rodillo de goma pasivo material para evitar la abrasión.

poder del motor: 4KW (li del minuto de Wu XI)

Materia que apila el estante:

1, es para la pila la placa de la producción.

2, altura de amontonamiento: ≤300mm.

3, longitud para el estante de amontonamiento: 1000mm-15000m m.

4, llevando ≤10t

estación hidráulica:

1. Temperatura del A.: - 5℃~42℃

   b. humedad: 20%PH-80%PH (ningún estado de la condensación)

2. El comprador debe suministrar los tubos de agua de enfriamiento, los tubos de gas, los tubos hidráulicos, el canal de cables, los cables y otros materiales para la instalación y probar.
3. El comprador hace la fundación como dibujo del sótano de la planta, hace los agujeros de tierra.
4. Después de que la planta se establezca abajo, el comprador debe llenar el concret otra vez, y los nolts del achor suministrados todo por el vendedor
5. El comprador debe suministrar el aceite del engranaje, lubricante, aceite hidráulico mientras que la planta requerida, proveedor observa el grado y el número.
6. El comprador debe arreglar bastante electricidad para resolver la capacidad de la planta.

7. Nota: él exludes el área de amontonamiento de la materia prima y de la producción.



8. Debe haber una grúa que la capacidad es más grande que la bobina de acero del peso máximo.
9. Debe haber brillantemente instalación de iluminación y buena instalación de la ventilación, y el agua, electricidad, gas está disponible.
10. Ambiente corriente de la planta:

11. la planta lubrica el sistema:

    Los avisos del relleno del lubricante se fijan en cada partes en la planta, como relleno del manual y boca de la grasa, etc.

    instalación y el encargar:

    1, la parte de la planta baja y las instalaciones favorables es suministrado por el comprador.

    2, proveedor admiten la carga de instalar la instrucción y la prueba.

    3, materiales del proyecto son suministrados por el comprador.

    el comprador debe satisfacer la planta de la condición requerida:

12. La zona de trabajo debe ser más grande que la altura del length*width*, 50meters×12meters×hanging altura 6meters.
13. Hay dispositivo de la parada de emergencia entre cada partes en línea que produce entera, y hay botones de paro principales en cada tablero del panel de funcionamiento.
14. PLC que controla, elementos de la pantalla táctil LCD, del codificador, del interruptor de proximidad, de adquisición de datos y el entrar
15. Los elementos principales son los productos que importaron de Japón, o marca famosa del chino.

16. Sistema que controla y sistema operativo eclécticos:

17. La línea que produce entera es sistema que controla continental usado de 590 DC. Por la máquina que raja apresure como anfitrión-haber basado, haciendo la misma velocidad en línea entera a través de sistema del PLC. (podría ser ajustado por el manual).
18. Presión de sistema 12MPa, presión de funcionamiento 6-8MPa. (la presión puede ser regulada)
19. El sistema hydráulico de esta línea que produce contiene una estación hidráulica y una bomba a juego, válvulas, tubos. Poder motivo de la fuente hidráulica de la estación para cargar/que descarga la carretilla, uncoiler, placa de perforación, placa de apoyo, rajando el ordenador central, lazo y preprensando el material.
20. Poder 7.5KW del motor;

21. estructura: consiste en la placa de acero y el acero perfilado. Hay rodillo paasive cada 300m m en el estante (diámetro φ60mm). Longitud de funcionamiento 2100m m.

22. aplanar el ordenador central:

    1, adopta 21 rodillos que destrozan el tipo. (2 rodillos cargados incluyendo).

    material: (material: rodillo de goma del poliuretano, dia.φ135mm.)

    2, estructura del ordenador central: placa de pared (grueso 65m m, material: 45 placa de acero, tratamiento térmico), asiento de la máquina (soldado con autógena por la placa de acero), rodillo de destrucción (material: Gcr15, rodillo dia.φ82mm, amortiguamiento, HRC 60°~62°, grinded), haz, barra de turbo, caja de turbo, reductor de BWD2-43-1.5Kw.

    3, superiores y más bajos estantes del rodillo de ayuda: rodillo superior y más bajo del estante del rodillo (weled por la placa de acero, apagando), superior y más bajo (material: Gcr15, rodillo dia.φ82mm, amortiguamiento, eje de HRC52°~55°, grinded), superior y más bajo de ayuda de rodillo (material: 40cr, proceso, HRC26°~28°).

    4, estructura del machinee que aplana: motor (37kw, velocidad de DC ajustable), caja de engranaje, reductor JZQ500, acoplamiento SWC80-510 y base universales del motor.

    módulo de rodillos material de la ayuda

23. función: Placa producida rectora en el ordenador central de corte.

24.   el presionar y alimentación auto hidráulica, buscador y ayuda material:

25. funtion: hace el jefe del acero stripfeed a la punzonadora de alimentación y
26. poder: motor BWED42-187-3KW (Wuxi)
27. estructura: wled por la barra de la placa de acero y del profield.

28.   ayuda material de la ejecución:

29. La función principal está reduciendo la carga para el transporte principal, hace transporte principal la carga uniforme, en caso del transporte principal deforma.
30. Consiste en el estante, cilindro del aceite, ayuda, brazo oscilante, perno del eje y así sucesivamente.

31.

    uncoiler hidráulico del material de la extensión/de la contracción

32. función: está con la estructura del embrague solo-voladizo y magnético del polvo (modo: FZJ-500). controla el abierto-libro constante de la tensión: está con el freno de seguridad, alimentando los materiales constantemente como la velocidad de la cortadora principal.
33. estructura: Hecho cerca desenrolle el tambor del estante y del rollo. desenrolle el estante es soldado con autógena por la placa de acero y el acero del perfil; Ruede el tambor hecho por el tablero de centro del eje y del sector.
34. Carga del peso máximo: 15T
35. agujero interno de la bobina adaptante de la hinchazón: φ420mm, φ508mm, (necesidad de añadir el cojín del diámetro-aumento), φ610mm (necesidad de añadir el cojín del diámetro-aumento).

36.

    Carretilla del cargamento de la presión hydráulica:

37. Función: Trabajando como se preparan, transite y cuelgue los materiales. Elevación y movimiento horizontal, que es muy conveniente llevar el mecanismo de botes giratorios de acero al mecanismo de botes giratorios plegable del tambor, usando el cilindro hidráulico a la elevación, usando el reductor cicloide al movimiento horizontal;
38. estructura: soldado con autógena por la placa de acero y el acero del perfil
39. Carga del peso máximo: 15T.
40. Motor que camina BWED32-121-1.5KW (WUXI)

41. la otra configuración:

    1, motor del equipo principal:

    Carretilla 1.5KW 1set del cargamento

    Sistema de alimentación de la máquina 3KW 1

    sistema falttening del ordenador central 37KW 1

    ordenador central falttening que presiona el sistema 1.5KW 2

    sistema de corte de la máquina 4KW 1 de la cola

    sistema hidráulico de la estación 7.5KW 1

42. Poder total: cerca de 70 kilovatios

43. 13. Sistema eléctrico del sistema de control 1

44. color: gris y anaranjado (para la exportación solamente)

    observaciones: El parámetro técnico en esta oferta se hace según el requisito del comprador para la referencia. Si el comprador tiene algunos otros requisitos, éntrenos en contacto con por favor para revisar.

    0.5-2.2) líneas sliting de WD-2000× (

    Composición del equipo de la configuración:

45. Carretilla hidráulica 1set del cargamento
46. extensión/contracción hidráulicas 1set desenrollado ejecución material
47. sistema material de la ayuda 1 de la ejecución
48.  auto hidráulico que comprime descargando la máquina 1set
    1.  Buscador y ayuda
    2. aplanar el sistema del ordenador central 1
    3.  sistema material del módulo de rodillos de la ayuda 1
    4. sistema del dispositivo de centro 1
    5. sistema del dispositivo 1 de la codificación y del apresto
    6. sistema de la máquina que se chamusca 1
    7. Materia que apila el sistema del estante 1
    8. Sistema del sistema hydráulico 1

49. la izquierda en la derecha hacia fuera endereza en izquierda hacia fuera

50. área de la máquina: los cerca de 38m×8m
51. operador: personas auxiliares del técnico 2-3 de las personas del técnico 1-2

52. el panel principal 1set de la operación

    el panel auxiliar 2set de la operación

53. producir la dirección del equipo: por el usuario (caras del operador a la máquina)

54. A, aplanando la parte:

    1. velocidad: 0-25m/min;

    2. precisión de la fijación de la longitud: ±1.0mm/2000mm;

    3. longitud del amontonamiento de la materia de la producción: 1000mm-20000m m;

    4. materia que apila longitud: 20500m m;

    5. altura del amontonamiento de la materia: ≤300mm.

    6. transporte de la producción que apila rack≤10

    el otro parámetro:

55. aplanar el tipo: DC PLCS que para sliting
56. tipo sliting: conducción slitingby activa de DC
57. poder: 380V/60Hz/3ph (nota: el voltaje se podía determinar por el usuario)
58. el panel:   el panel eléctrico 1set
